Q7:Gainとは

2020年5月28日

A7:Gainとは各ピエゾドライバ(ピエゾコントローラ)で設定された電圧増幅率です。

弊社ピエゾドライバ(ピエゾコントローラ)は入力された電圧(信号)を増幅する電圧増幅器です。
Gain×15倍、×30倍、可変などがあります。
出力したい電圧(信号)は各ピエゾドライバ(ピエゾコントローラ)に設定されたGainを
考慮して電圧(信号)を入力してください。
ただし、出力電圧範囲と入力電圧範囲が設定されていますので、ご使用する際にはご注意ください。

例)M-26116の場合
Gain:15倍、30倍切替
出力電圧範囲:-15V~150V
入力電圧範囲:-10V~10V

(1)Gain×15倍の場合
150Vを出力する場合、10Vの電圧(信号)を入力
75Vを出力する場合、5Vの電圧(信号)を入力

(2)Gain×30倍の場合
150Vを出力する場合、5Vの電圧(信号)を入力
75Vを出力する場合、2.5Vの電圧(信号)を入力

「出力電圧範囲について」
出力電圧範囲とは、製品ごとに定められた出力可能な電圧の範囲です。
入力信号を大きくしても出力電圧範囲以上の電圧は出力されません。

例えばM-26116の場合、出力電圧範囲は-15V~150Vの為
Gain×30倍で使用したときに5V以上の正弦波系を入力すると

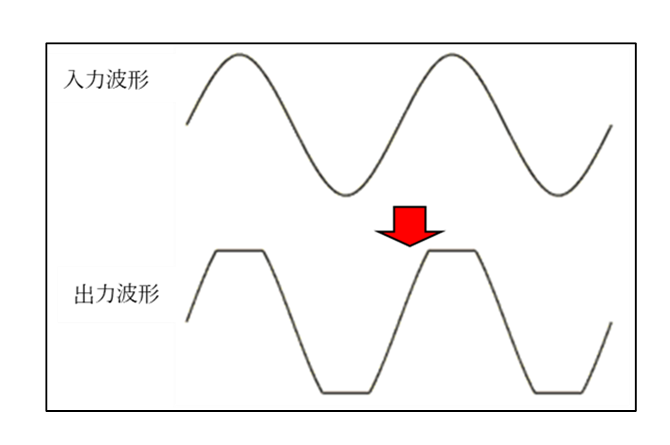

下記のイメージ図のように正しく波形が出力されません。
図1

「入力電圧範囲について」
入力電圧範囲とは各ピエゾドライバ(ピエゾコントローラ)に入力しても故障しない許容電圧範囲です。
許容電圧範囲を超える電圧を入力した場合、弊社ピエゾドライバ(ピエゾコントローラ)は
最大出力電圧を超える電圧は出力されませんが、故障する可能性がありますので、
許容電圧範囲を超えない様、注意して下さい。

他にも弊社ピエゾドライバについての詳細な説明がされている「ピエゾドライバ技術資料」がございますので、
ご興味をお持ち方はご覧ください。

何かご不明な点等ございましたらお気軽にご連絡ください。
ご質問をお待ちしております。
